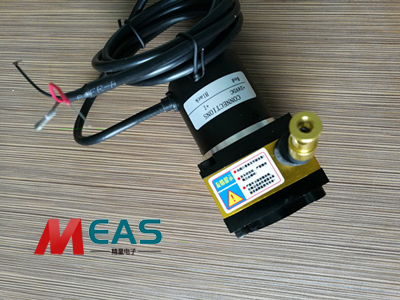

增量型編碼器怎樣突出自身特點的
新聞來源：原創文章出自濟南精量電子科技 發布時間：2020-7-1 15:02:03 點擊量：2034
增量式編碼器是直接利用光電轉換原理輸出三組方波脈沖A、B和Z相；A、B兩組脈沖相位差90。，從而可方便的判斷出旋轉方向，而Z相為每轉一個脈沖，用于基準點定位。它的優點是原理構造簡單，機械平均壽命可在幾萬小時以上，抗干擾能力強，可靠性高，適合于長距離傳輸。增量型編碼器一般都是集電極開路輸出,電壓輸出,或線性輸出,輸出的是A相,B相,Z相脈沖等,一般如果不用斷電后仍要記錄位置的場合都可以使用,可以接入到到高數計數功能的PLC,也可以接到常用的計數器。
增量編碼器由一個中心有軸的光電碼盤，其上有環形通、暗的刻線，有光電發射和接收器件讀取,獲得四組正弦波信號組合成A、B、C、D,每個正弦波相差90度相位差（相對于一個周波為360度），將C、D信號反向，疊加在A、B兩相上，可增強穩定信號；另每轉輸出一個Z相脈沖以代表零位參考位。由于A、B兩相相差90度，可通過比較A相在前還是B相在前，以判別編碼器的正轉與反轉，通過零位脈沖，可獲得編碼器的零位參考位。增量型編碼器比較通用，大多場合都用這種。
