分享一下防水拉繩位移編碼器的特點
新聞來源：原創文章出自濟南精量電子科技 發布時間：2020-12-22 14:03:54 點擊量：2106

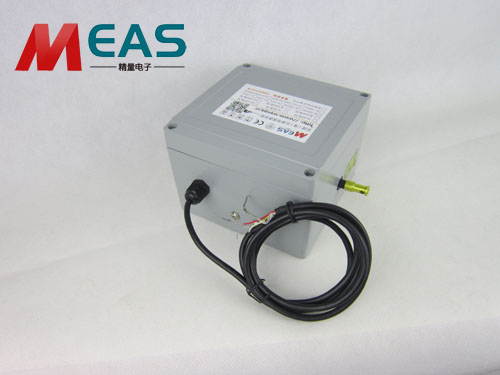

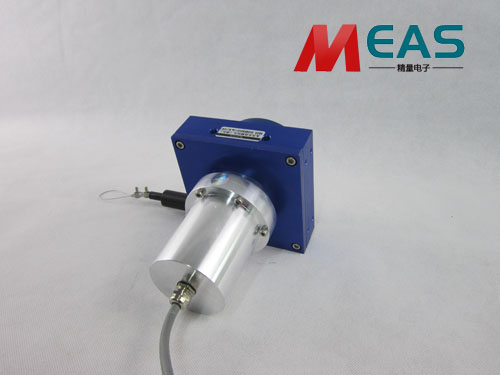

防水拉繩位移編碼器帶有出線孔的絕緣外殼、回旋裝置、傳動軸、繞在繞線轉輪上的拉伸繩和傳感器，特點就是：繞線轉輪前端中心孔設有花鍵槽并與傳動軸前端設置的花鍵接，拉繩位移編碼器傳動軸兩端的光軸部分分別與絕緣外殼前、后壁上的中心孔滑動連接，其后端的光軸部分穿過絕緣外殼后壁與回旋裝置連接，回旋裝置由盤簧和盤簧盒組成，盤簧置于盤簧盒中，盤簧盒與外殼固定，
防水拉繩位移編碼器通過連接盤把線角轉換器及角度測量器對接成一體，使二者旋轉軸上的磁鐵在 相同軸線上，形成磁力耦合連軸機構。拉線鋼絲繩伸縮產生位移時，線角轉換器旋轉卷線，通過軸上磁鐵吸力，拉動角度傳感器轉軸同步旋轉，把線角轉換器旋轉角度，即拉線伸縮位移，轉換為角度傳感器旋轉角度進行電氣測量。由于角度電壓信號與拉線伸縮位移具有線性關系，經標定計算，可得到拉線鋼絲繩伸縮位移值。
